本機器適用于IPS、TFT、OLED系列液晶面板，亮點亮線修復，適用面板尺寸最大24寸。修復不良現象：亮點、暗點、斷半線、豎彩線、豎彩黑線、單豎黑線、雙豎黑線等。

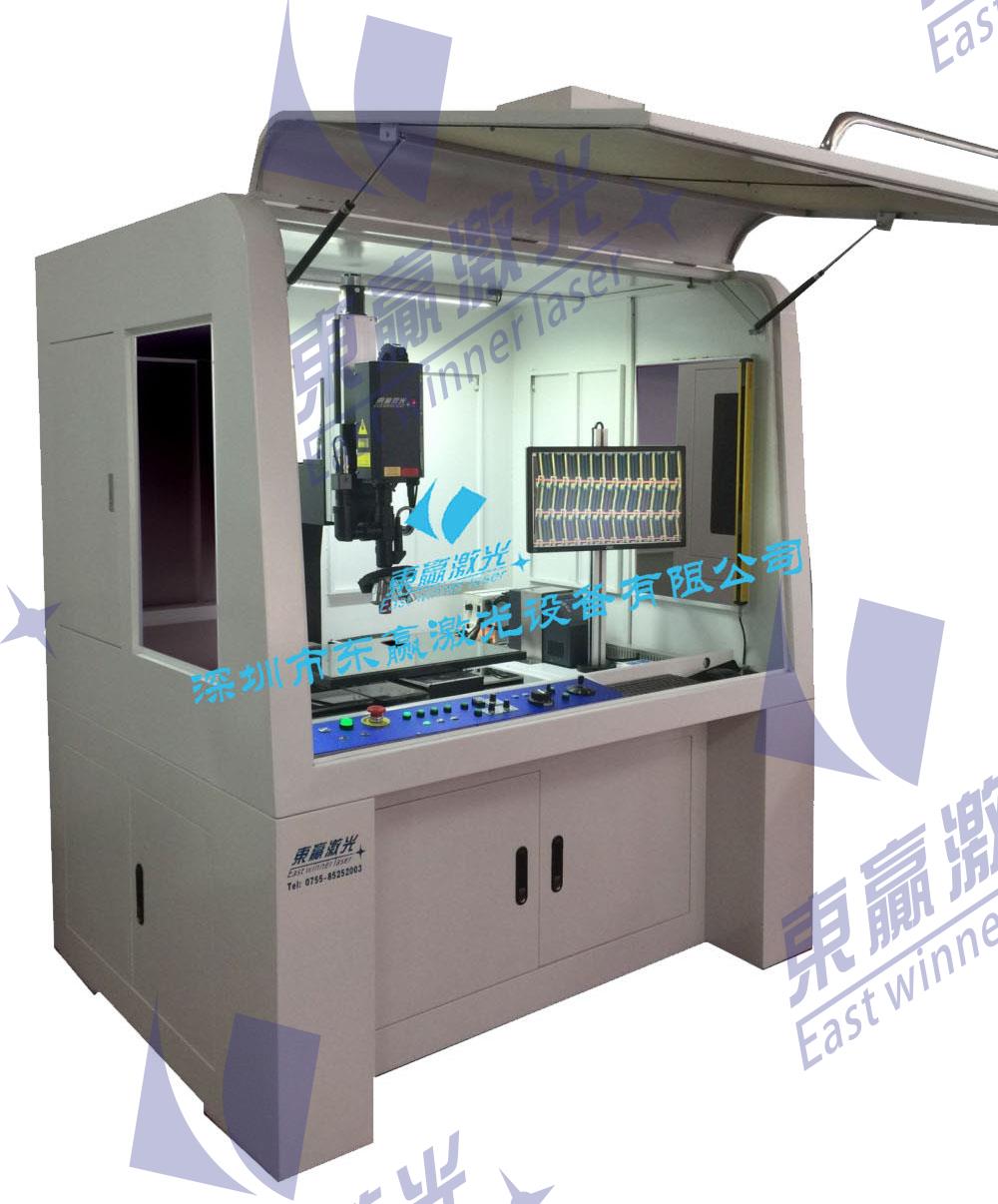

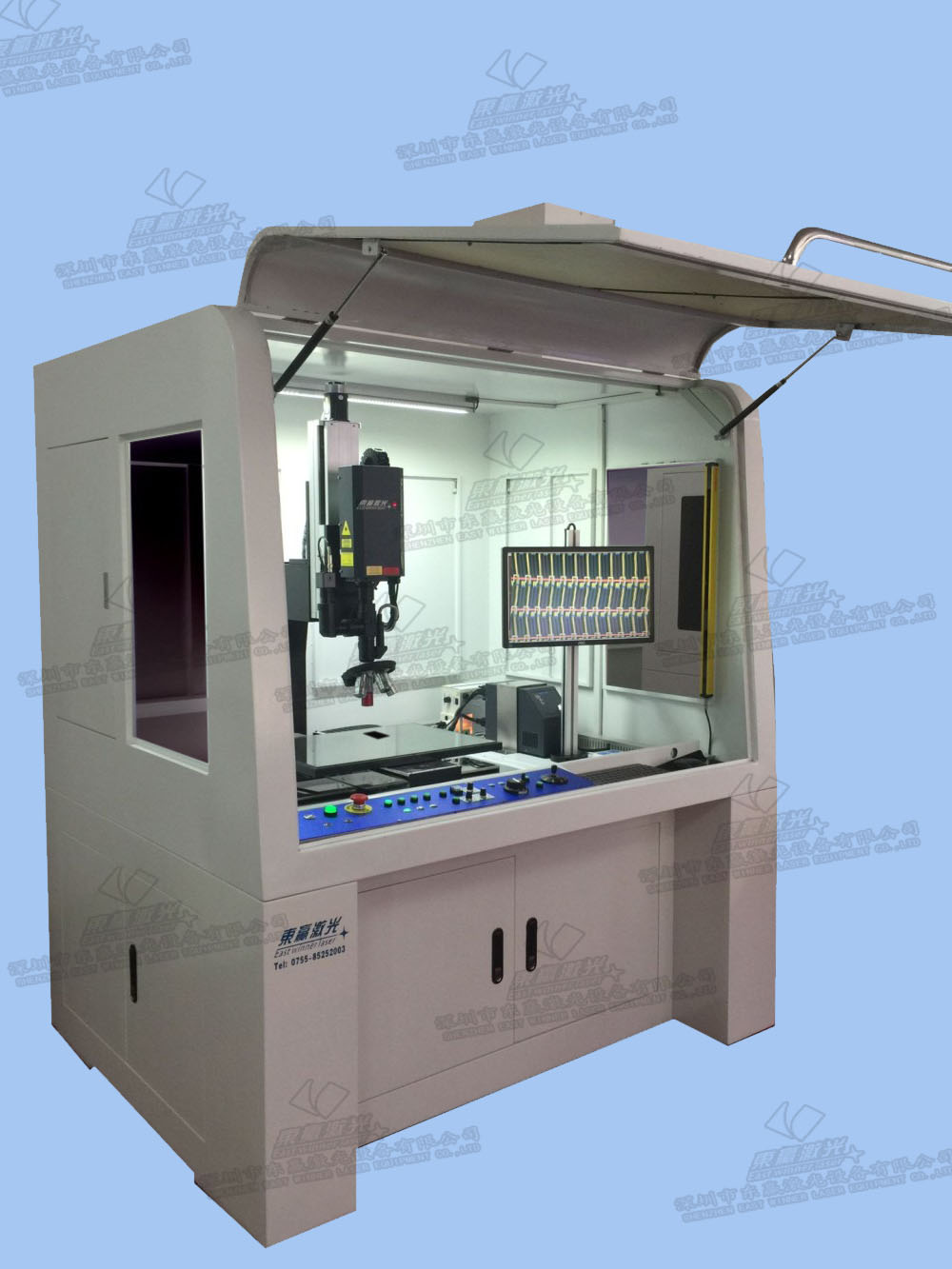

產品圖片：
樣品圖片：
主要用途：
所述的光學檢查中的電性檢查，只能消極地找出像素缺陷的位置，而激光 修補的目的，是進一步地希望能將有缺陷的部分加以改正，使原本篩選出來要丟棄浪 費的產品，修補成可接受的產品。以目前可以接受的產品標準，首先是絕對不能有線 缺陷；其次，目前許多產品有“無亮點保證”，因此也不能有像素是一直發光的亮點， 但可以某種程度地接受少數暗點。所以激光修補的對象，是以線缺陷和亮點為主。
激光修補的方式：
熔接：在有二層金屬相互重疊的跨越之處，以適當能量和波長的激 光，可將金屬化開而熔接在一起，使兩個原本不相連的電極形成短路。在設計時需考 慮重疊面積的大小與其和周邊其他金屬的距離。在單層金屬布線之外，以適當能量和 波長的激光，可將金屬化開而切斷原來的布線。在設計時需要考慮寬度的大小與其和 周圍其他金屬的距離。
一般項目
工作限高
50mm（含）以下
工作限重
25公斤（含）以下
外型尺寸
約1000mm × 650mm × 1200mm
機器重量
250公斤（含）以下
● 適用LCD面板尺寸最大24寸
● 適用LCD面板厚度0.2 ~ 2.2mm
● 點(1.5um X 1.5um)、線(長60um X 1.5um)、塊(60um X60um)修補
● 光閘紅光與方框雙重顯示
● 自動補償影像中心及鏡頭焦距誤差
● 無熔絲保護斷路器及過載保護
●異常緊急停止按扭
●帶有去除連接點
● 靜電手環連接點
● 工作環境溫度 20 ℃ ~ 30 ℃＋ / － 5 ℃
● 工作環境相對濕度 65 ± 5 ％ RH
修補霧面偏光膜之LCD面板
雷射系統
雷射類型
ND:YAG ewinlaser
波 長
1064/532 nm 雙波長,可根據需要切換
脈衝
Q-Switch 1-10n/ sec
輸出功率
最大6mJ/pulse(1064nm時)
開關頻率
1 ~ 100Hz/ 秒
顯微鏡頭
4Lens 自動切換座
鏡頭
5倍、10倍、20倍(觀察)、50倍(修補、LCD專用)
輸出穩定
± 10%
操作模式
電控
調整差質
± 10 μ m 之內
光束模式
長型 / 方型可調
光閘尺寸(出光范圍尺寸)
50X MAX-24 um*24um Min-2um*2um
20X MAX-60 um*60um Min-2um*2um
工作平臺
工作平臺尺寸
240mm X 155 mm X 100mm（XYZ軸）
XY軸移動範圍
240mm X 155mm
Z軸移動範圍
75 mm
操作模式
XYZ 軸四段電控
